生成式AI驅動的模型規模與複雜度急遽上升，正迫使晶片架構以遠超摩爾定律的速度進化。在這場硬體競賽中，NVIDIA、AMD、Google等科技巨頭紛紛推出「算力核彈級」晶片，並在效能、功耗與生態系三大戰場上展開正面交鋒。

2023年，ChatGPT在短短五天內突破億級用戶，徹底改寫科技與應用場景的版圖。背後支撐其運行的GPT-4模型，不僅需動用約1.7萬顆GPU，耗電量更高達50GWh，相當於3.6萬戶家庭全年的用電需求。而最新的Sora影片生成模型，其單次訓練成本更被傳已突破5億美元，堪稱「算力黑洞」的代表。

圖一 : ChatGPT需耗用大量的GPU運算資源。

生成式AI驅動的模型規模與複雜度急遽上升，正迫使晶片架構以遠超摩爾定律的速度進化。在這場硬體競賽中，NVIDIA、AMD、Google等科技巨頭紛紛推出「算力核彈級」晶片，並在效能、功耗與生態系三大戰場上展開正面交鋒。OpenAI執行長Sam Altman更喊出募資7兆美元自建晶片廠，預示這場競賽不僅將改寫AI產業的格局，更可能重塑整個半導體生態。

AI模型推動硬體需求徹底重構

從GPT-3的1,750億參數到GPT-4的1.8兆參數，參數量膨脹超過10倍，模型訓練所需的算力也呈指數級上升。而最新的多模態模型，如OpenAI的Sora，更需同時處理文本、影像與物理模擬，Transformer架構中的「注意力機制」（Attention）大幅推升記憶體頻寬需求，是純語言模型的3倍以上。

另一方面，即時生成需求也正在向邊緣裝置逼近。例如Stable Diffusion要求裝置能在1秒內生成一張512×512解析度的圖片，這推動NPU（神經網路處理單元）導入如動態電壓與頻率調整（DVFS）等技術來平衡性能與功耗。

三大技術關鍵指標浮現

為因應模型規模與即時需求並存的挑戰，三大硬體升級重點成為焦點：

‧ 記憶體頻寬：HBM3e（高頻寬記憶體）堆疊技術進一步解放資料吞吐瓶頸。

‧ 稀疏計算支援：Google TPU v6強化稀疏矩陣運算能力，大幅提升訓練效率。

‧ 高速互連：AMD MI300X採用第三代Infinity Fabric技術，將CPU與GPU間延遲壓縮至35ns，強化即時推理場景的反應速度。

三大巨頭硬體技術的競速戰

NVIDIA：CUDA帝國下的霸權延伸

作為AI晶片市場的霸主，NVIDIA以CUDA軟體平台建立起無可撼動的技術護城河。其最新架構在大型語言模型訓練上表現卓越，加上CUDA 12支援動態並行運算，使開發者能更靈活配置資源，提升訓練效率。

目前NVIDIA已獨佔全球92%的AI訓練市場，儘管單顆高階AI晶片售價高昂，卻反而催生出如CoreWeave等GPU雲端租賃服務，讓中小企業得以接觸尖端算力。

NVIDIA之所以能在生成式AI浪潮中脫穎而出，關鍵在於其GPU架構針對深度學習工作負載進行高度優化。以H100為例，其內建的Tensor Core第四代張量處理器專為矩陣運算設計，支援FP8、BF16等混合精度格式，讓大型語言模型訓練速度提升至前代的2倍以上，同時保持精度不墜。

此外，NVIDIA也針對大模型運行瓶頸進行記憶體創新，H100搭載的HBM3記憶體頻寬高達3 TB/s，遠高於傳統GDDR6，顯著降低模型參數載入與中間層數據傳遞的延遲。再搭配NVLink互連技術，可將多張GPU組成高速集群，實現「多GPU如單GPU」的運算體驗，滿足如GPT-4、Sora等超大模型的分散式訓練需求。

AMD異構運算的逆襲

AMD的MI300X以異構整合架構為亮點，將Zen 4 CPU、CDNA 3 GPU與HBM3記憶體整合為單一APU，記憶體容量高達192GB，並大幅減少資料搬移造成的瓶頸。其性價比策略也具競爭力：在同等算力下，MI300X價格比H100低30%，並支援ROCm開源軟體框架，已成功打入Meta的Llama 3訓練系統。不過，相較於CUDA，其軟體生態仍有明顯落差，目前PyTorch對MI300X的運算支援覆蓋率僅約78%。

AMD在AI晶片領域的突圍，建立於其長年經營的異質運算（Heterogeneous Computing）技術基礎之上。MI300X採用APU（Accelerated Processing Unit）架構，將高效能CPU核心（Zen 4）與GPU核心（CDNA 3）以及高頻寬記憶體（HBM3）整合於同一封裝中，透過統一記憶體架構（Unified Memory Architecture），讓CPU與GPU可共享高達192GB的HBM3記憶體資源，大幅降低資料搬移造成的延遲與功耗。

這種設計特別適用於生成式AI推理階段，例如在需要快速回應的即時應用中，資料無需在CPU與GPU間頻繁複製，讓整體運算流程更高效、連續。此外，CDNA 3架構內建對稀疏運算（Sparse Compute）與混合精度計算（例如FP8、BF16）的原生支援，進一步提升AI模型訓練與推理的能源效率。

AMD的架構策略，重點不在於單點性能的極致，而是以系統級協同與封裝創新爭取效能與成本的最佳平衡，這讓MI300X在資料中心與企業AI部署中，成為一項極具競爭力的選擇。

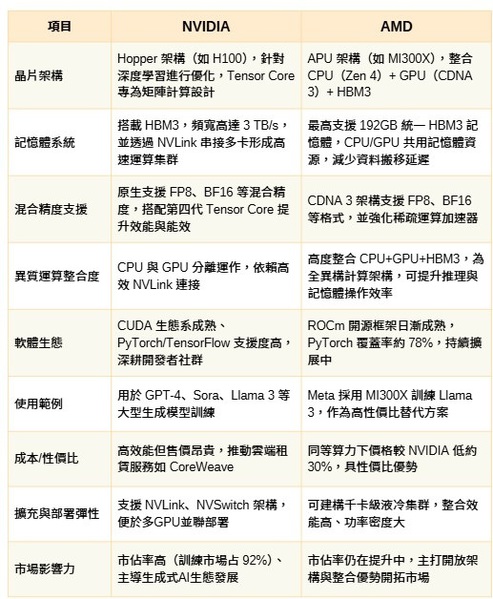

圖二 : NVIDIA與AMD在生成式AI應用領域中的運算優勢比較。

Google封閉但高效的垂直整合

Google以TPU v6為核心推出的Hypercomputer平台，是垂直整合的極致範例，強調能效與協同運作。透過優化的硬體設計與軟體疊代，其整體運行效率領先業界。

然而，這套系統僅供Google Cloud內部與合作客戶使用，其封閉性成為限制其普及化的最大障礙。

算力的突破口

Meta的Llama 3與開源模式

Meta的Llama 3展示了開源模型在算力資源緊張情境下的可行性。訓練一個參數量為700億的模型，需動用7,200顆H100運行90天，光電費就高達870萬美元，相當於3,000台特斯拉Model Y的售價。

為解決這一痛點，Meta導入PyTorch Fully Sharded Data Parallel（FSDP）技術，能將模型參數分散至512張GPU上，大幅提升訓練效率達70%。

CoreWeave雲端算力

CoreWeave則以「算力即服務」模式出線，提供GPU分鐘級租賃服務，H100實例每小時費用僅6.5美元。其與NVIDIA合作開發的液冷伺服器叢集，功率密度達傳統資料中心的8倍，支援千卡級高並行運算，成為中小型AI開發者重要算力來源。

不過，其商業模式也受到外部市場影響。例如過去以太坊合併，從工作量證明 (PoW) 轉為持有量證明(PoS)後，GPU需求暴跌曾導致租金價格瞬間下修47%，揭示出其潛在風險。

下一世代xPU技術的戰場

量子與光子：顛覆既有邏輯的潛力選項

IBM的量子優勢實驗展示出量子運算處理特定優化問題的潛力，速度比GPU快1,000倍，儘管目前錯誤率仍高，但前景令人矚目。

另一方面，新創公司Lightmatter的光子AI晶片利用光取代電子進行傳輸與運算，在矩陣乘法任務中能節省90%能源消耗，已獲Google Ventures等風投資助。

OpenAI重塑晶片設計鏈

Sam Altman高喊7兆美元自建晶片廠的構想，若以每片晶圓產出50顆AI晶片估算，足可建造1,750座晶圓廠，超越台積電、三星與英特爾的總和。

此舉的戰略意涵明確：擺脫對NVIDIA的高度依賴，走蘋果M系列自研晶片的路線，實現演算法與硬體垂直整合。不過，半導體業界普遍質疑其可行性，尤其在先進製程與ASIC設計人才極度稀缺的當下，該計畫恐淪為「資本黑洞」。

圖三 : NVIDIA高階AI晶片規格與應用比較

結語

生成式AI正在從科技突破走向大規模應用，而算力需求已成決定競爭力的關鍵要素。當前這場硬體競賽，不再僅是晶片效能的比拼，更是生態系的全面戰爭。NVIDIA以CUDA鎖定開發者心智，Google透過雲端垂直整合降低總體運算成本，AMD則以異構架構與性價比撬動市場。

然而，OpenAI晶片自研計畫、Meta的開源計算技術，以及RISC-V的潛在顛覆，都預示這場戰爭沒有絕對的贏家。在AI時代，誰能在每瓦電力中萃取出最多智慧，誰就將成為新世代科技霸權的締造者。
