半導體測試設備供應商愛德萬測試(Advantest Corporation)宣布為旗下Hadatomo Z光聲顯微鏡研發雙波長雷射技術，能針對皮膚中的黑色素與血管網進行3D造影。先前機型拍攝的影像較難以辨識出黑色素與血管網之間的空間關係，而最新技術則一眼就能掌握，可望助攻皮膚、美容和醫學研究等多元應用。

12

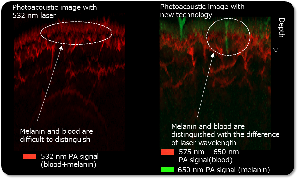

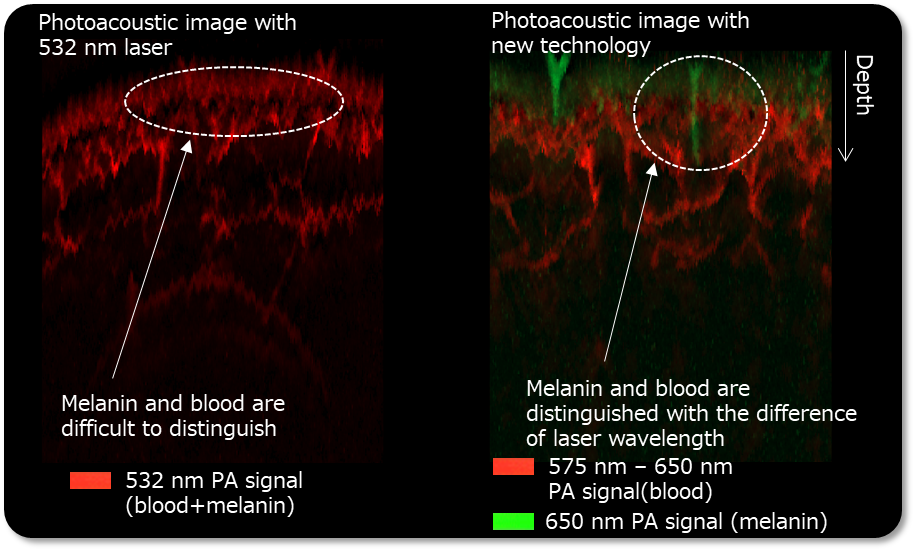

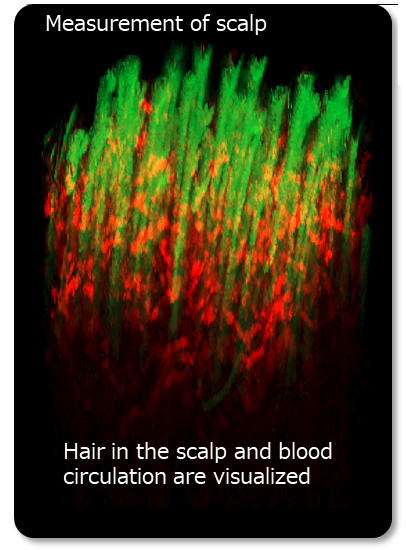

(圖一)左圖以532奈米波長雷射產生，很難分辨黑色素與血管；右圖則顯示最新雙波長雷射可清楚區分兩者。綠色是黑色素，紅色是血管網。(圖二)最新技術可測出皮膚內的髮根、頭皮上的血管網的黑色素分布和血液循環。

Hadatomo Z先前使用的532奈米和556奈米波長，具高血紅素吸收係數，適用於血管網造影，黑色素吸收係數也很高，因此黑色素與血管網會同時成像。然而，由於黑色素分布在皮膚表皮的基底層，血管位在真皮的乳突層，兩者所在深度差不多，因此在拍攝出的影像中很難分辨。

因此，愛德萬測試運用其光學參數產生器的專利波長轉換技術，進一步投入研發這項最新的雙波長雷射技術，使其具備575奈米與650奈米波長。

新技術產生的650奈米波長雷射具高黑色素吸收係數，但血紅素吸收係數低，因此能就黑色素單獨成像。將575奈米波長拍攝的血管網影像與這些影像互相重疊後，便能得到同時辨別黑色素與血管網的3D成像。

此外，新的雷射光源與電源供應器體積夠小，很容易就能安裝到Hadatomo Z機台上。

右) Hadatomo Z光聲顯微鏡

採用最新科技的雙波長雷射，已獲POLA CHEMICAL INDUSTRIES, INC的青睞，用於其研究中；研究成果將於第31屆國際化妝品化學家學會聯盟(International Federation of Societies of Cosmetic Chemists；IFSCC)大會發表。

愛德萬測試預計從2020年12月左右起，接受裝備最新雙波長雷射技術之Hadatomo Z產品訂單。
